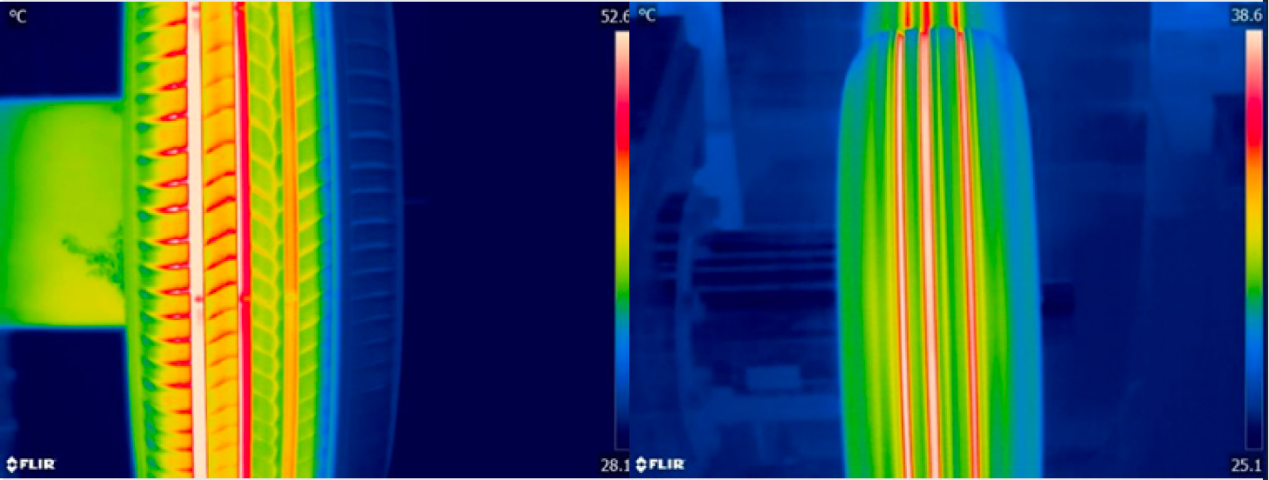

左邊的是用制冷熱像儀拍攝的，輪胎看起來沒有旋轉，但這是制冷熱像儀非常快的捕獲速度停止輪胎運動的結果。

右邊非制冷熱像儀拍攝速度太慢，無法捕捉到旋轉的輪胎，導致輪胎看起來發熱比較連續。

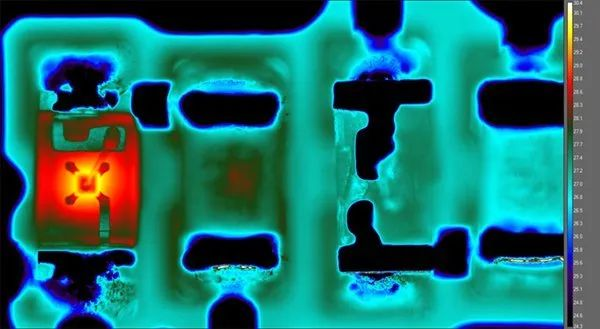

用 4x 特寫鏡頭和 13μm 間距制冷熱像儀組合拍攝

光斑尺寸為 3.5μm

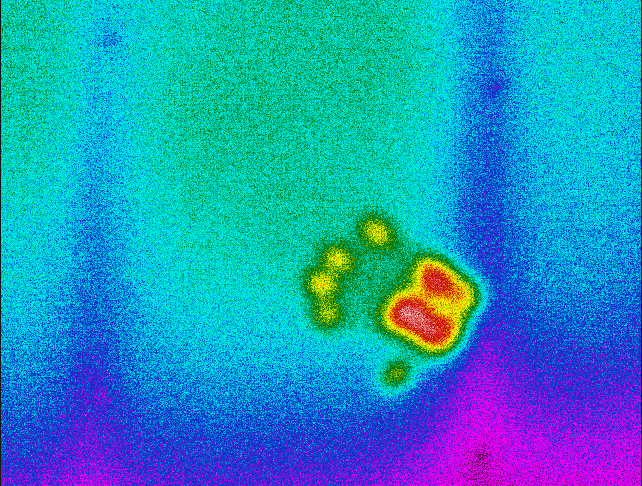

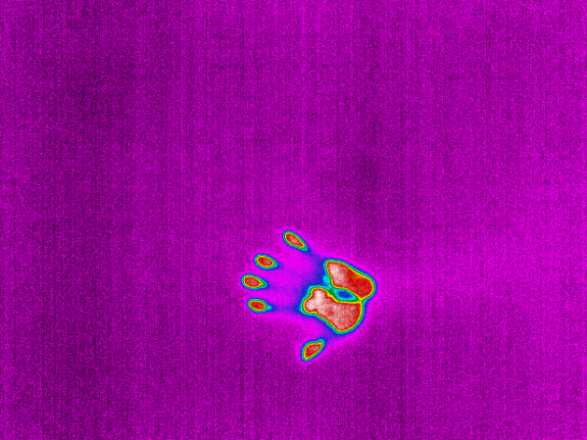

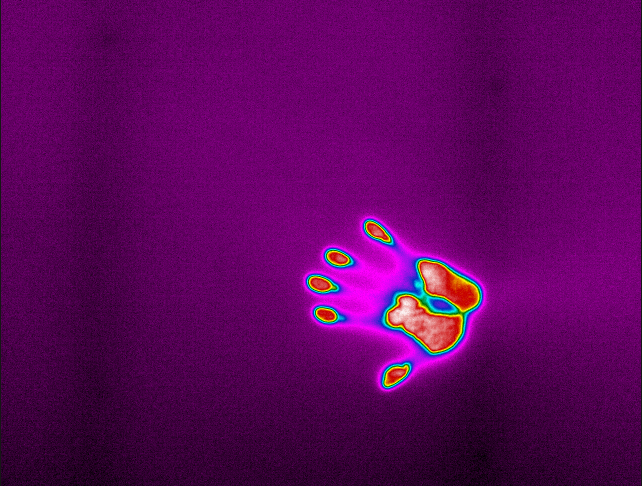

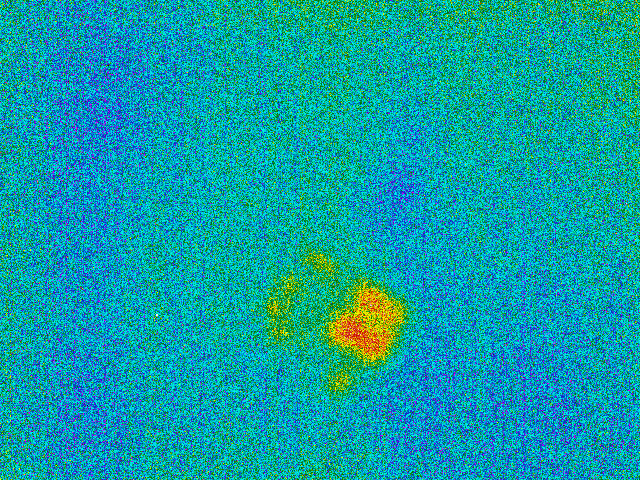

上面的熱圖像比較了制冷和非制冷熱像儀可以實現的最佳特寫放大倍率。

由于感應到較短的紅外波長，制冷熱像儀通常比非制冷熱像儀具有更大的放大能力。由于制冷熱像儀具有更高的靈敏度特性，因此可以使用具有更多光學元件或更厚元件的鏡頭，而不會降低信噪比，從而獲得更好的放大性能。

上圖示例中，我們使用光譜濾光片，該濾光片可以放置在鏡頭后面的濾光片支架中，也可以內置在杜瓦探測器組件中，以便通過火焰成像。

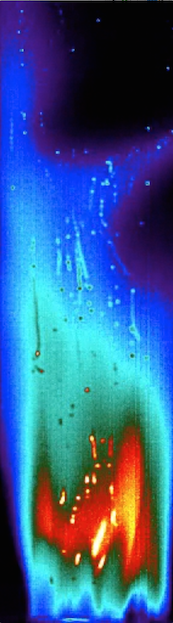

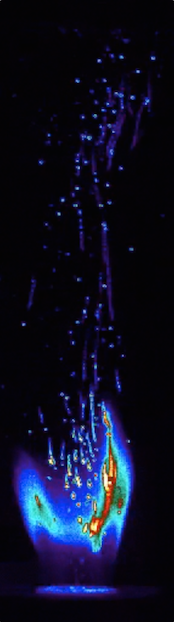

用戶希望測量和表征火焰中煤顆粒的燃燒，使用透視火焰的光譜紅外濾光片，我們將制冷熱像儀過濾到火焰透射的光譜波段，因此能夠?qū)γ侯w粒燃燒進行成像。

左邊圖像沒有火焰過濾器，我們看到的只是火焰本身。右邊是安裝火焰過濾器后，我們可以清楚地看到煤顆粒的燃燒。

因此，制冷熱像儀的一大優勢是能夠輕松執行光譜濾波，以發現細節并進行測量，而非制冷熱像儀很難實現。

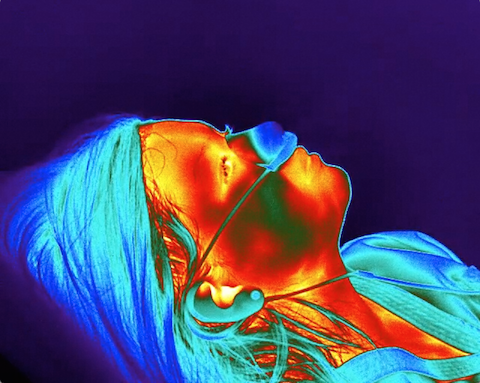

該示例使用一氧化二氮濾光片，該濾光片過濾到一氧化二氮吸收紅外線的位置，因此我們可以使用制冷熱像儀看到它。該應用有助于設計更好的一氧化二氮掩模和清除系統。

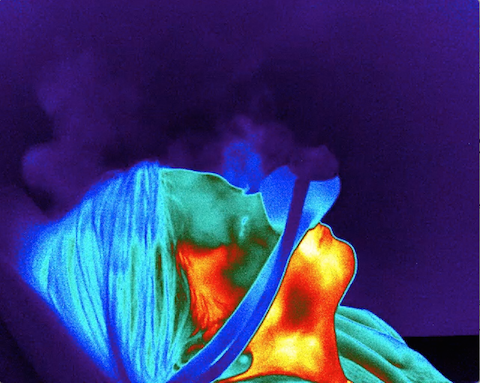

左邊圖片是舊面具設計的成像，右邊圖片是新的面具設計。如圖所見，較舊的面罩設計將大量亞硝酸氣體泄漏到房間中，新的面罩設計具有最小的泄漏，是更好的解決方案。
